关于ECharts设置x轴刻度间隔的两种方式

背景

最近在写一个echarts数据看板，要在一个页面中展示多张图表，所以留给每张图表的尺寸就很小。

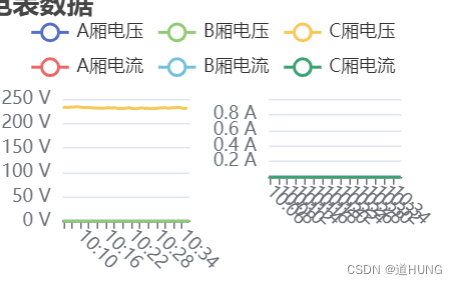

这也就使得图表x轴的刻度文字全部挤到一起了，废话不多说，直接上图看效果。

右边的图标就是x轴刻度标签文字被挤到一起了，左边是该过之后的效果。

解决方法

想要达到上面图片中左边的效果方法不止一种。

最笨的方法

如果空间够的话直接将echart所在的div层尺寸设置得大一些，grid对象也同理，只要展示的空间足够宽，刻度标签自然就不会挤到一起。

开个玩笑哈，能找到这类文章的，都是需要在有限的空间里解决间隔的问题

方法一

x轴的标签属性axisLabel下利用interval设置间隔

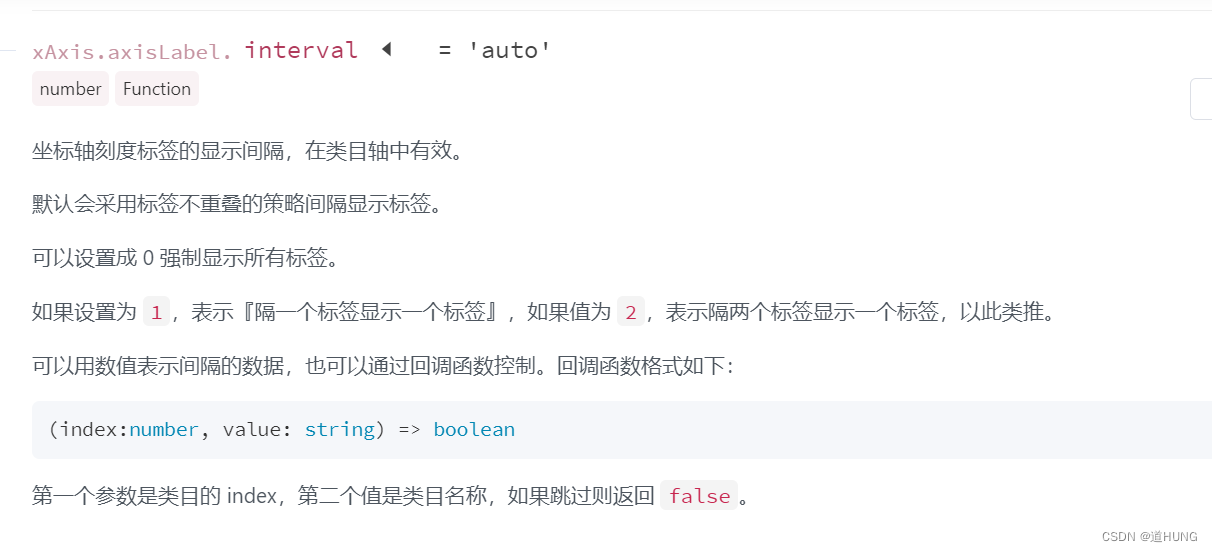

官方文档是这样说的：

通过设置interval的值，来达到按指定间隔显示或者不显示，或者使用回调函数，回调函数返回的布尔值决定指定索引的标签是否显示。

这也是网上能找到的最普遍的答案，可惜没能解决我的问题。

官方文档上写的是在类目轴中有效，而我的x数据轴类型是“time”。

所以只能再想其他方法

方法二

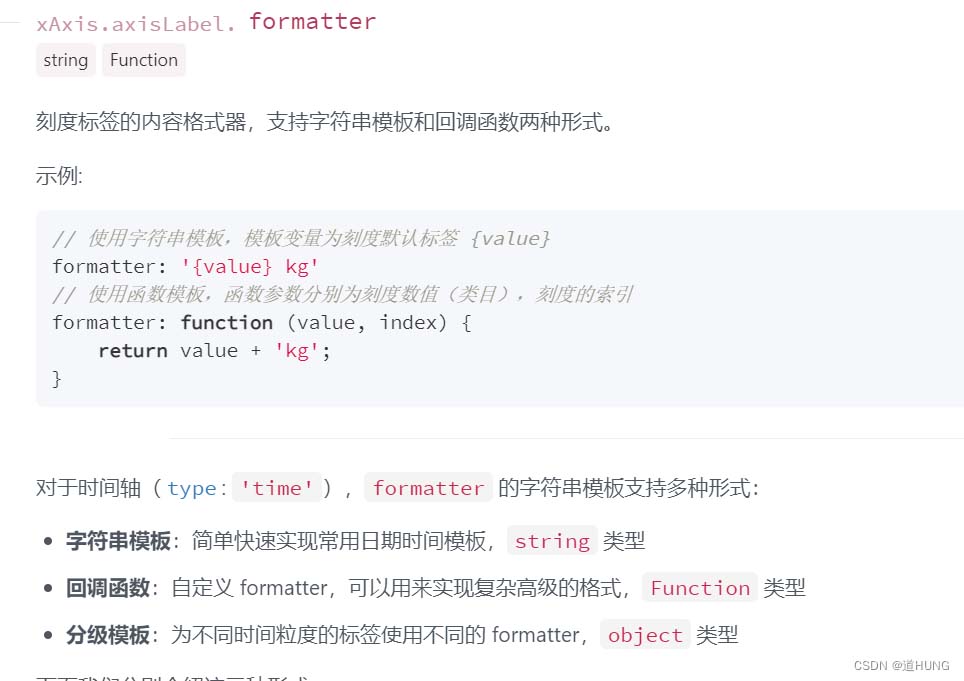

为axisLabel. formatters添加回调函数改变标签文字

formatters属性是用来设置文字格式的，既然可以用来设置文字格式，那我把需要隐藏的文字改为空字符串不就行了。

思路一通代码就简单了，先看看回调函数怎么用

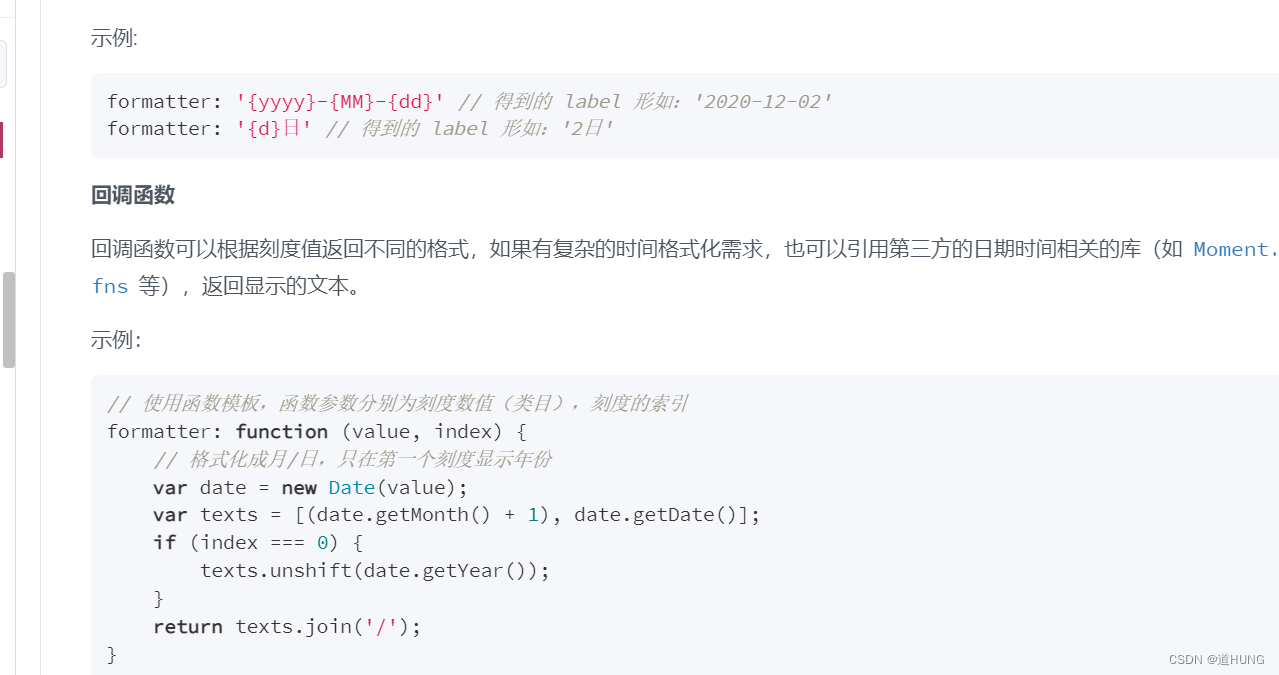

官方文档上说函数有两个参数，一个是索引一个是值。

注意，这里的索引并不是我们x轴数据的索引，而是图标刻度的索引。

举个例子，我的数据集是每秒钟电表的读数，那么一个小时就是3600条，如果是数据集索引的话就应该是0到3599，实际上，我们从没看到过一个数据轴上有那么多刻度。

我们图表数据轴的标签数量是echarts在渲染的时候自动生成的，但是数量还真不好说而且即便是同一个图表不同时间也不一样，一般也就十来个。

来看一下我写的回调函数：

// 通过formatter设置时间刻度间隔
function time_label_formatter(value,index) {
    // console.info(index);
    let remainder = index % 3;
    if (remainder == 0) {
        return "{HH}:{mm}";
    }
    else{
        return "";
    }
}

我的时间类型数据在赋值给配置项数据集之前已经做过数据清洗，本身就是Date类型，所以没有在函数内再做数据转换

我先把所有的标签索引打印出来，发现是0到16，那么按照间隔设置为3或者4就好了。

思路就是这样，看到这里的朋友可以根据自己的实际情况调整一个间隔数就可以了。

最后看一下配置项series参数：

xAxis:[
    {
        type:"time",
        gridIndex:0,
        axisLabel：
            {
                rotate:-45,
                formatter:time_label_formatter
            },
    },
    {
        type:"time",
        gridIndex:1,
        axisLabel:
            {
                rotate:-45,
                formatter:time_label_formatter
            }
    }
],

总结

以上为个人经验，希望对您有所帮助。
